Passaggio 1
Modella in SketchUp
Crea l’edificio nel tuo ambiente abituale e organizza gli elementi necessari all’analisi energetica.
- Geometria dell’edificio
- Spazi e zone termiche
Un flusso di lavoro semplificato
Da SketchUp al calcolo termico in tre passaggi
LesoLink ti accompagna nella preparazione, nel controllo e nell’utilizzo dei dati tecnici del modello.
Passaggio 2
Controlla i dati
LesoLink analizza la struttura del modello e aiuta a individuare informazioni mancanti o incoerenti.
- Verifica di coerenza
- Dati tecnici strutturati
Passaggio 3
Prepara il calcolo termico
Utilizza i dati preparati nei software di calcolo termico e riduci le immissioni manuali.
- Meno reinserimenti
- Un processo più affidabile
Continuità digitale
Mantieni il controllo dei dati, dal modello al calcolo.
LesoLink crea un collegamento strutturato tra la modellazione SketchUp e le esigenze dei professionisti della termica degli edifici.
Dimostrazione reale
Un flusso completo, visibile direttamente in SketchUp.
LesoLink accompagna il progetto dal modello 3D al controllo qualità e alla generazione automatica del dossier BIM energetico.

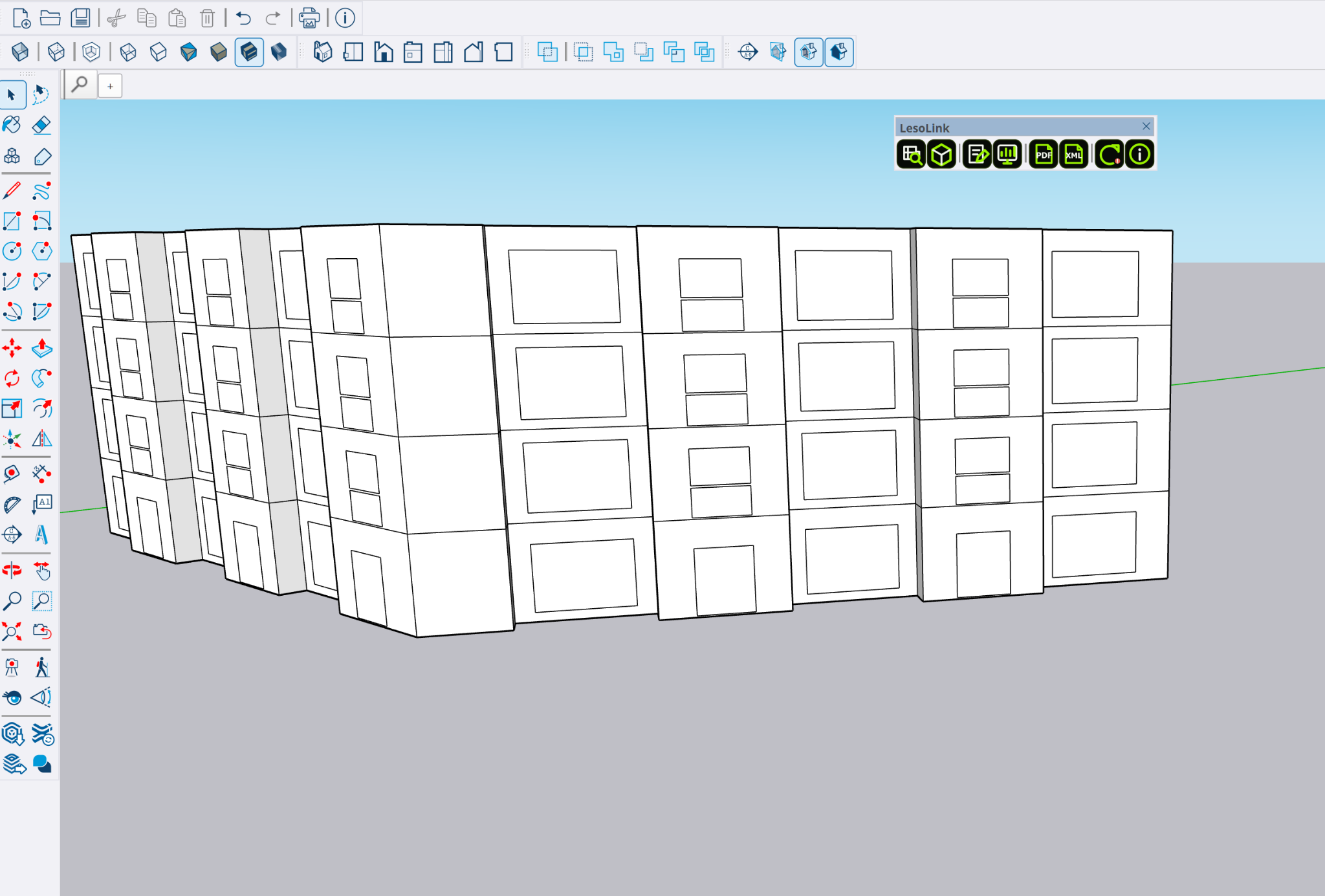

01 · Modello sorgente
L’edificio resta modellato in SketchUp.
Il plugin si integra nell’ambiente SketchUp e utilizza il modello esistente come base di lavoro.
02 · Palette progetto

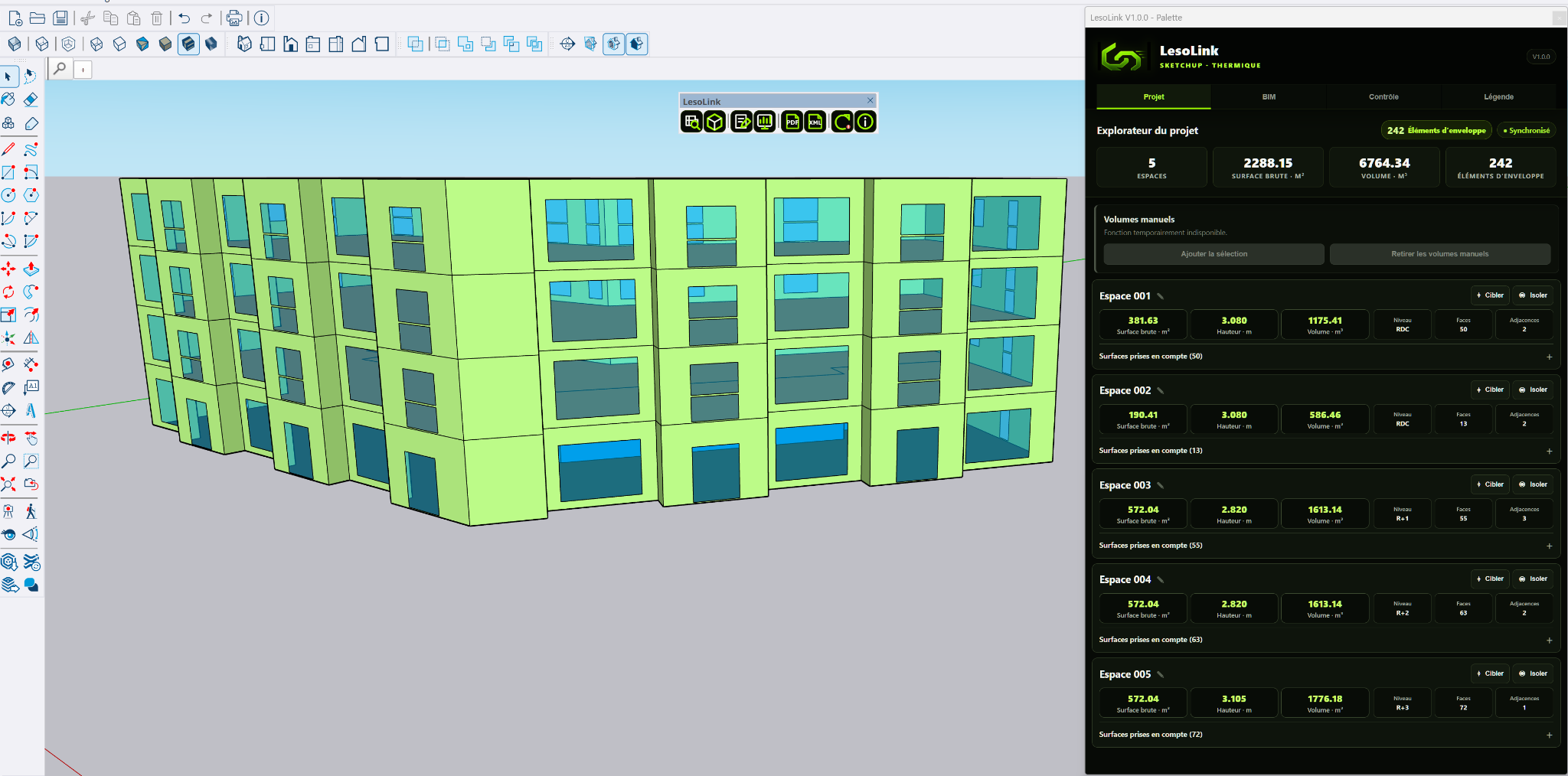

Spazi, superfici, volumi e involucro.
I dati principali sono raccolti in una palette chiara, utilizzabile durante la preparazione del dossier.

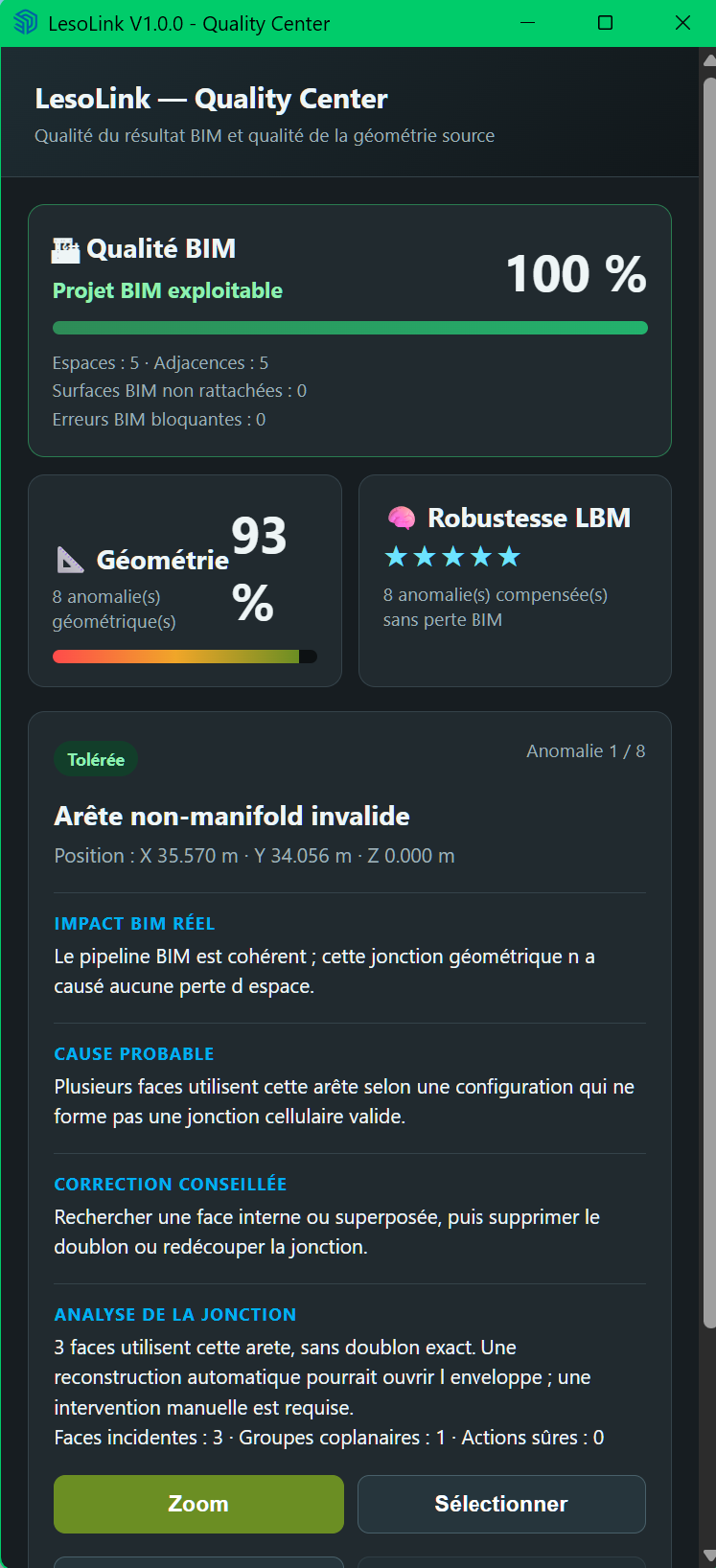

03 · Controllo qualità
Diagnosi BIM prima dell’esportazione.
Il Quality Center segnala anomalie, impatti e correzioni consigliate.
04 · Generazione

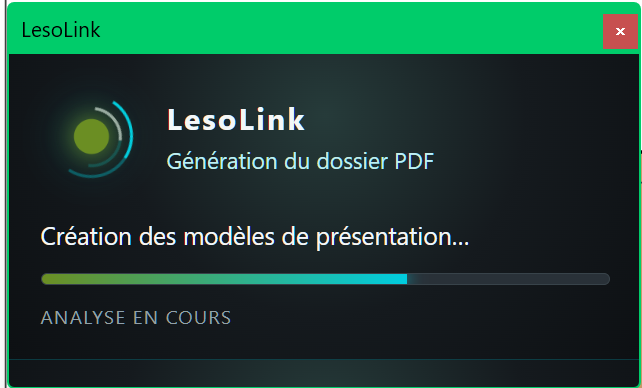

Creazione del dossier PDF.
LesoLink prepara automaticamente i modelli di presentazione e i documenti del progetto.

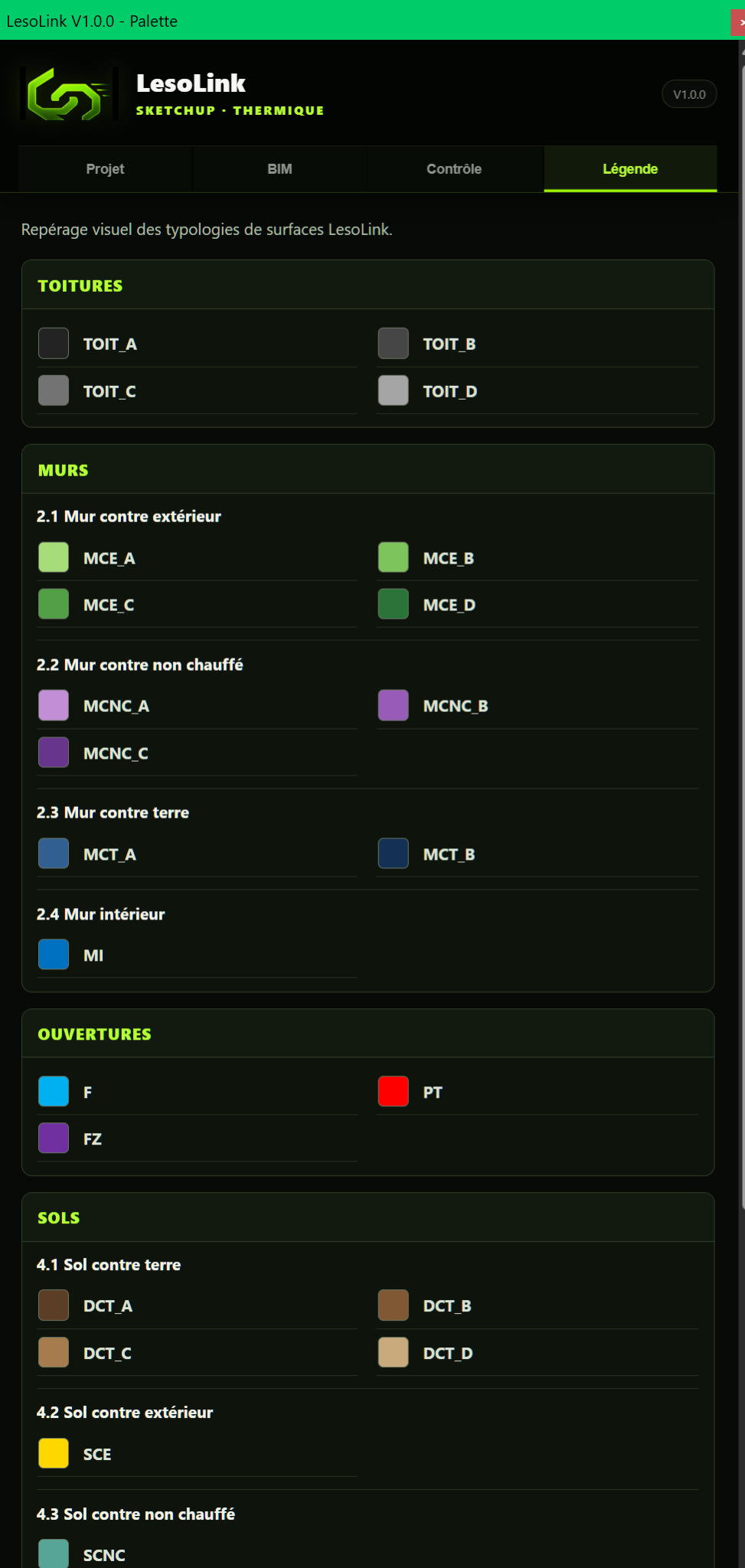

05 · Legenda
Tipologie visibili e controllate.
Le categorie di superfici sono evidenziate visivamente per facilitare il controllo del modello.

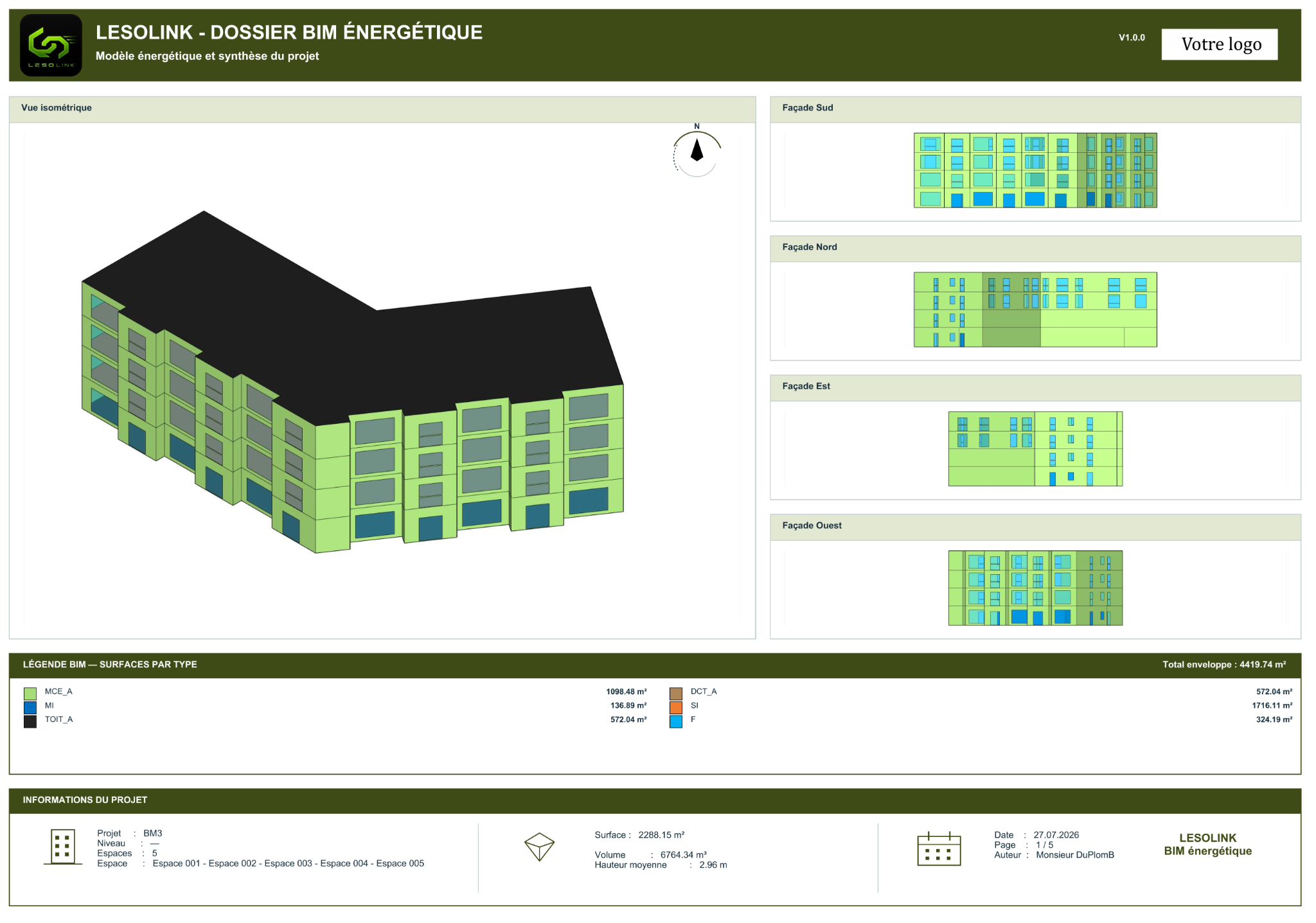

06 · Tavole A3
Facciate, viste, legende e informazioni progetto.
Le viste del modello sono impaginate per creare un dossier chiaro e trasmissibile.

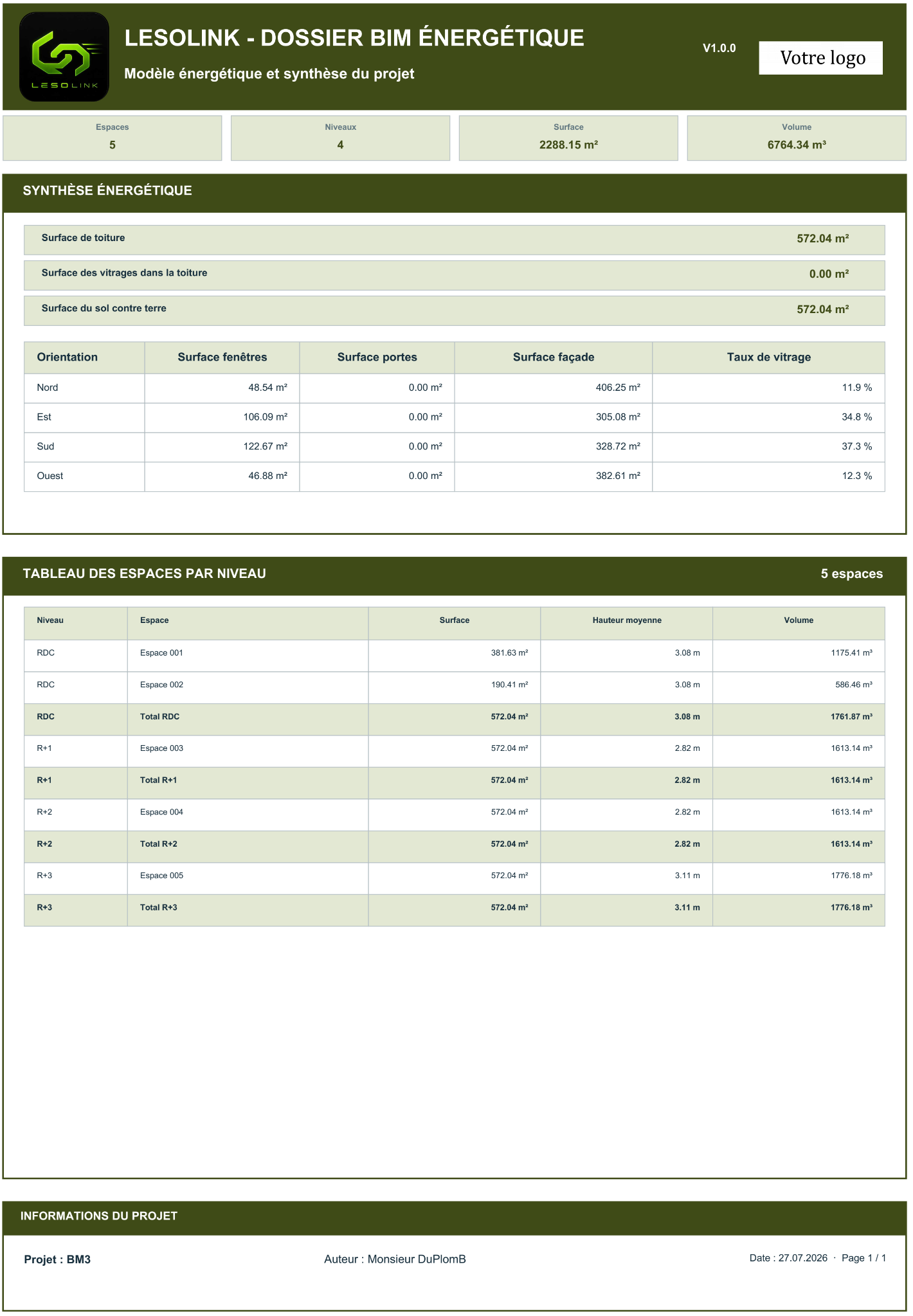

07 · Sintesi A4
Superfici, volumi e tabelle pronti alla verifica.
Le informazioni principali sono raggruppate in una sintesi leggibile.
Risultato
Il modello è controllato, documentato e preparato per limitare la reimmissione nei software professionali di analisi energetica.
Da SketchUp al calcolo termico, senza interruzione dei dati.
LesoLink automatizza la preparazione del modello, protegge le informazioni tecniche e genera gli elaborati necessari allo studio energetico.
SketchUp
Modella
Progetta liberamente l’edificio in SketchUp mantenendo le tue abitudini di modellazione.
- Modello 3D
- Geometria controllata
- Flusso di lavoro esistente
Modello pronto
Rilevamento del modello
Analisi automatica
LesoLink analizza il progetto e rileva automaticamente spazi, pareti, aperture e proprietà BIM utili.
- Spazi
- Pareti
- Aperture
- Proprietà BIM
Spazi12
Pareti86
Aperture24
Proprietà BIM100 %
Classificazione intelligente
Applicazione dei modelli BIM
I modelli BIM vengono applicati automaticamente per classificare gli elementi dell’edificio e identificare i componenti dell’involucro termico.
- Muro esterno
- Tetto isolato
- Solaio contro terra
Muro esternoParete termica
Tetto isolatoTetto isolato
Solaio contro terraSolaio contro terra
Controllo utente
Preparazione del modello
Visualizza i volumi generati, rinominali e regola i tipi di elementi d’involucro prima della validazione.
- Visualizzare i volumi
- Rinominare i volumi
- Modificare i tipi d’involucro
✓Volume 01 — Rez-de-chaussée
✓Volume 02 — Étage
✓Volume 03 — Combles
Tipo d’involucroMuro esterno
Controllo qualità
Validazione intelligente
LesoLink controlla automaticamente la coerenza dei dati e segnala le anomalie prima della generazione dei file.
- Volumi chiusi
- Assegnazioni coerenti
- Dati completi
100%Modello validato
✓Volumi chiusi
✓Orientamenti
✓Pareti
✓Aperture
Dati pronti all’uso
Export ottimizzato
Le informazioni sono strutturate ed esportate in un formato compatibile con il software di calcolo termico.
- Struttura normalizzata
- Export in un clic
- Nessun reinserimento
SketchUp
LesoLink
Software termico
File generato con successo
Simulazione energetica
Calcolo termico
Importa il progetto preparato nel software di calcolo termico e avvia subito le simulazioni energetiche.
- Progetto importato
- Dati utilizzabili
- Simulazione immediata
Elaborati tecnici
Documentazione automatica
Genera tavole A3 e una sintesi A4 con volumi, superfici, elementi d’involucro e informazioni principali del progetto.
- Tavole A3
- Sintesi A4
- Dossier pronto da trasmettere
A3Base di tavoleVolumi · Involucro · Denominazioni
A4Scheda di sintesiSuperfici · Quantità · Progetto
Documentazione pronta da trasmettere
